Зависимость между микроструктурой материала и качеством высоковольтных изоляторов (Продолжение)
- аморфная фаза — на образцах А и В почти одинаковое содержание аморфной фазы с вкраплениями кристаллитов муллита (см. рис. 7, а, б; рис. 8, а, б); в образце С аморфной фазы с кристаллитами муллита меньше, чем в других образцах, в связи с высоким содержанием корунда (см. рис. 9, а, б).

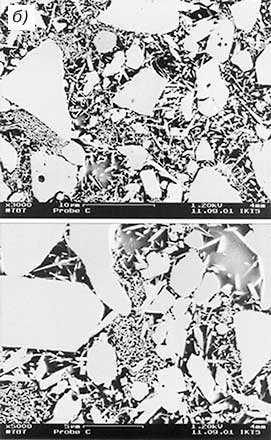

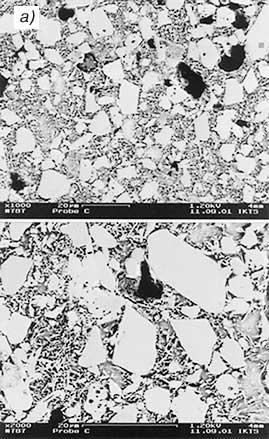

Рис. 9. Микроструктура образца С (химически травленный шлиф), снятая на микроскопе РЭМ:
а — увеличение 1000:1 и 2000:1; б — увеличение 3000:1 и 5000:1
