Полимерные проходные изоляторы без токопровода

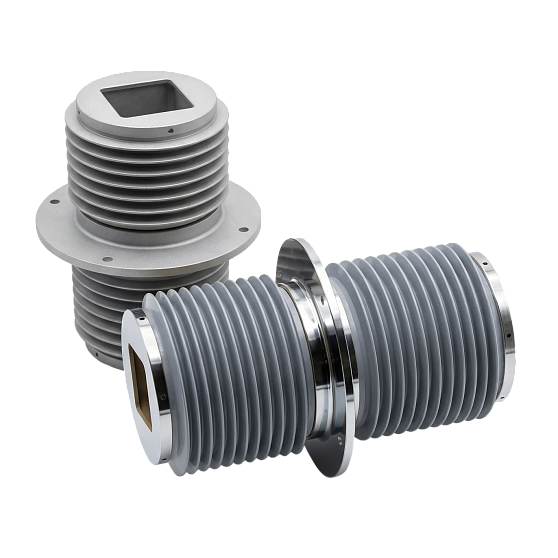

Полимерные проходные изоляторы предназначены для безопасного прохождения токопроводов через опорные конструкции — стены, перекрытия, кровли и другие элементы зданий и сооружений. Изоляторы имеют цилиндрическую форму и состоят из одного или нескольких диэлектриков, обеспечивающих высокую изоляционную способность.
Изоляторы данного типа применяются как при внутренней, так и при наружной установке. Они используются при прокладке шин через стены, перекрытия и перегородки между отсеками электроустановок.
По своей сути проходные изоляторы представляют собой устройства, обеспечивающие прохождение токопроводящих частей (шин или стержней) через различные преграды, одновременно выполняя функцию надежной изоляции этих проводников от земли или корпуса оборудования.
Область применения
Полимерные проходные изоляторы широко применяются в высоковольтном электрооборудовании, в том числе:
при строительстве распределительных устройств (РУ) на подстанциях;
для организации высоковольтных вводов на силовых реакторах;
при монтаже комплектных распределительных устройств (КРУ) и комплектных трансформаторных подстанций (КТП);
при прокладке линий электропередачи (ЛЭП) через стены и перекрытия зданий.
Изоляторы предназначены для изоляции и соединения токопроводящих частей закрытых распределительных устройств (ЗРУ) и открытых распределительных устройств (ОРУ), а также для соединения с линиями ЛЭП. Они рассчитаны на эксплуатацию в условиях атмосферных осадков и загрязнений.
Конструктивные особенности
Отличительной особенностью данных изоляторов (в диапазоне токов 5000–10000 А) является отсутствие встроенного токопровода. В качестве токопровода используется проходная шина, уже применяемая в электроустановке и имеющая необходимое сечение и форму.
Применение такой конструкции обеспечивает дополнительные преимущества при монтажных и пусконаладочных работах. Отсутствие соединений токопровода в зоне изолятора повышает температурную стабильность изделия в целом.
Защита от поверхностного пробоя
Изоляторы имеют характерные выступающие ребра (крылья), которые увеличивают длину пути утечки по поверхности изолятора. Такая конструкция защищает нижние части изделия от атмосферных воздействий и снижает риск поверхностного пробоя, что особенно важно при наружной установке.
Крепление и габаритные параметры
Для крепления изолятора к стенам и перекрытиям предусмотрен фланец, а для фиксации токопровода — металлические колпаки (крышки). Длина корпуса определяется номинальным напряжением, а диаметр внутренней полости — сечением токоведущих шин и, соответственно, номинальным током.
Размеры внутренней полости рассчитаны таким образом, чтобы обеспечить пропуск шины или пакета шин прямоугольного либо коробчатого сечения, а при больших токах — трубы круглого сечения.
Фланцы и крышки, особенно у изоляторов с высоким номинальным током, изготавливаются из немагнитных материалов (специальных марок чугуна, а также силумина — сплава алюминия и кремния). Это позволяет исключить дополнительные потери мощности, вызванные индукционными токами.
Особенности исполнения для наружных установок
У изоляторов, предназначенных для ввода жестких и гибких шин в здания распределительных устройств или шкафы КРУ наружной установки, часть корпуса, обращенная наружу, имеет более развитое оребрение. Это обеспечивает повышение разрядного напряжения под дождем и увеличение длины пути утечки.
