ОНШП-35-10 УХЛ1, номенклатура на 35кВ
ОНШП-35-10 УХЛ1, номенклатура на 35кВ
ОНШП-35-10 УХЛ1, номенклатура на 35кВ
ОНШП-35-10 УХЛ1, номенклатура на 35кВ
ОНШП-35-10 УХЛ1, номенклатура на 35кВ
ОНШП-35-10 УХЛ1, номенклатура на 35кВ
хит продаж

Арт.:
 / шт
Экономия 0%
Укажите количество
+
Сумма:
Узнать о поступлении
Запрос коммерческого предложения
Для получения коммерческого предложения, уточнения сроков изготовления и условий поставки вы можете направить запрос специалистам АО «АИЗ»
Наши преимущества
Проектируем и производим продукцию по тех. заданию клиента
Выполняем заказы в сжатые сроки при согласованных условиях
Фиксируем цены и обеспечиваем приоритетное выполнение заказов
Работаем с отсрочкой оплаты на договорных условиях
Технические характеристики
Номининальное напряжение, кВ
35
Наибольшее рабочее напряжение, кВ
40,5
Испытательное напряжение полного грозового импульса,не менее, кВ
190
50%-ное разрядное напряжение промышленной частоты в загрязненном и
увлажненном состоянии, кВ
42
При удельной поверхностной проводимости слоя загрязнения, мкСм
10

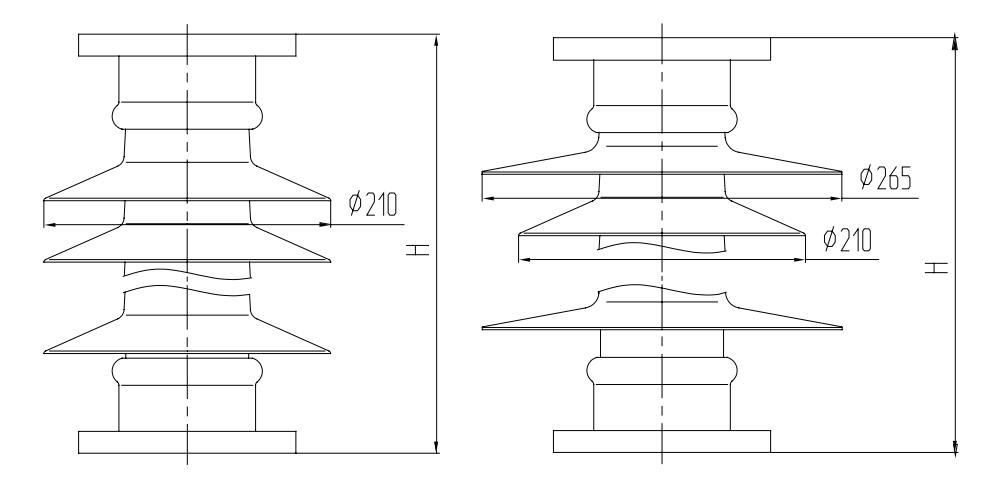

Номенклатура на 35 кВ

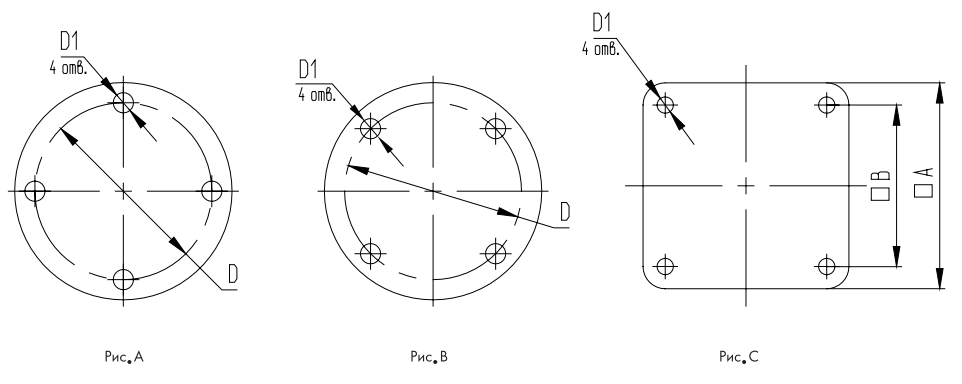

Наименование изолятора Строительная высота, мм Верхний фланец (рис.) D, мм D1, мм A, мм B, мм Нижний фланец (рис.) D, мм D1, мм A, мм B, мм Масса, кг

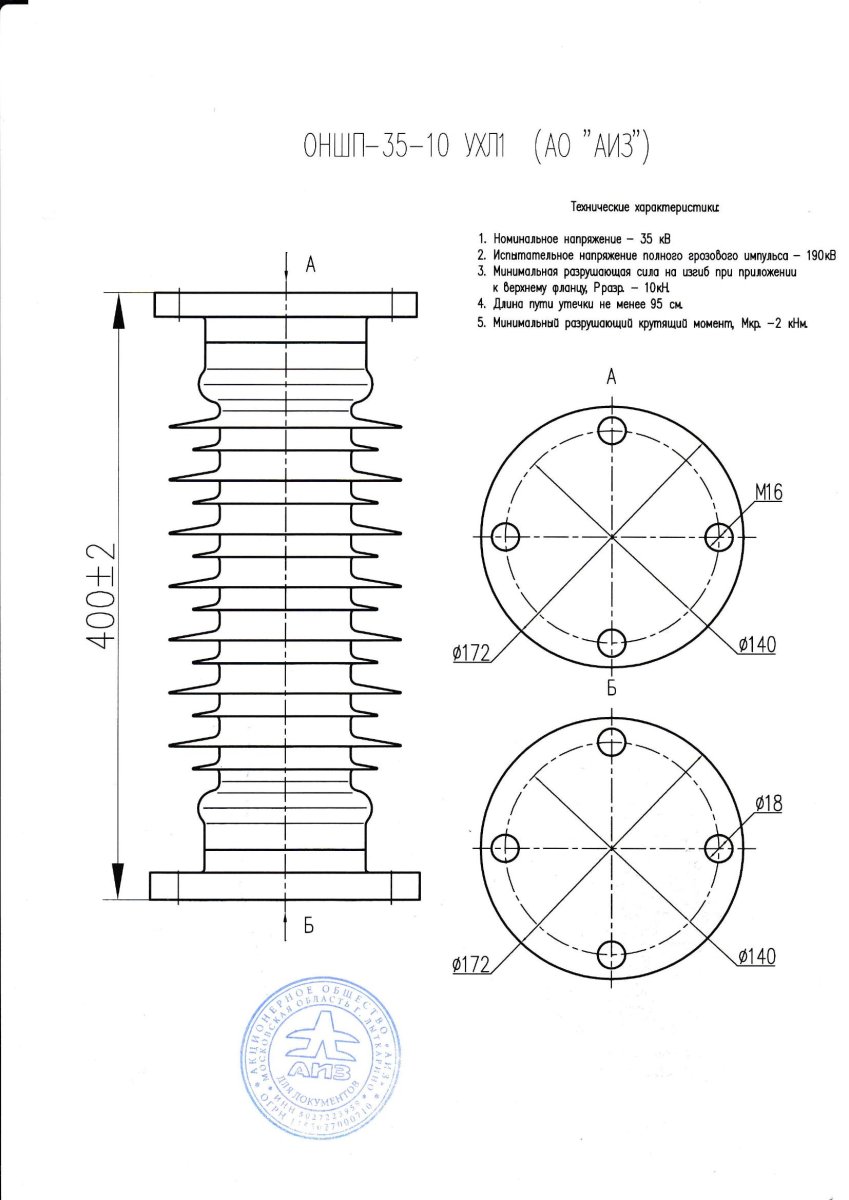

ОНШП-35-10 УХЛ1 400 A Ø140 M16 - - A Ø140 Ø18 - - 8,6
ОНШП-35-1000 УХЛ1 370 A Ø127 M16 - - A Ø127 Ø18 - - 5,6
ОНШП-35-1000-01 УХЛ1 400 A Ø140 M12 - - A Ø140 Ø15 - - 7,5
ОНШП-35-1000-02 УХЛ1 370 A Ø127 M16 - - A Ø140 Ø16 - - 7,5
ОНШП-35-1000-03 УХЛ1 370 A Ø140 M16 - - A Ø140 Ø16 - - 7,5
ОНШП-35-1000-04 УХЛ1 420 A Ø140 M10 - - A Ø140 M10 - - 9,2
ОНШП-35-1000-07 УХЛ1 400 C - M12 130 100 C - M12 130 100 6,5
ОНШП-35-1000-08 УХЛ1 500 C - Ø18 205 160 C - Ø18 205 160 10,5
ОНШП-35-1000-09 УХЛ1 420 B Ø140 M12 - - B Ø140 M12 - - 7,5
ОНШП-35-20 УХЛ1 400 B Ø140 M16 - - B Ø140 Ø18 - - 10,5

Объем приемосдаточных испытаний полимерных опорных изоляторов ОНШП

  • Комплектность
  • Осмотр (внешний вид и маркировка)
  • Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
  • Качество и толщина антикоррозионного покрытия арматуры
  • Испытательная сила на изгиб (кручение) в течение 1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
  • Испытательное переменное кратковременное напряжение в сухом состоянии
  • Разрушающая сила на изгиб, (кручение)
  • Определение уровня частичных разрядов
  • Стойкость к проникновению воды
  • Стойкость к проникновению красящей жидкости
  • Адгезия оболочки к изоляционному телу

Соответствуют ГОСТ Р 52082-03. Срок эксплуатации – 30 лет.
