  5. ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации

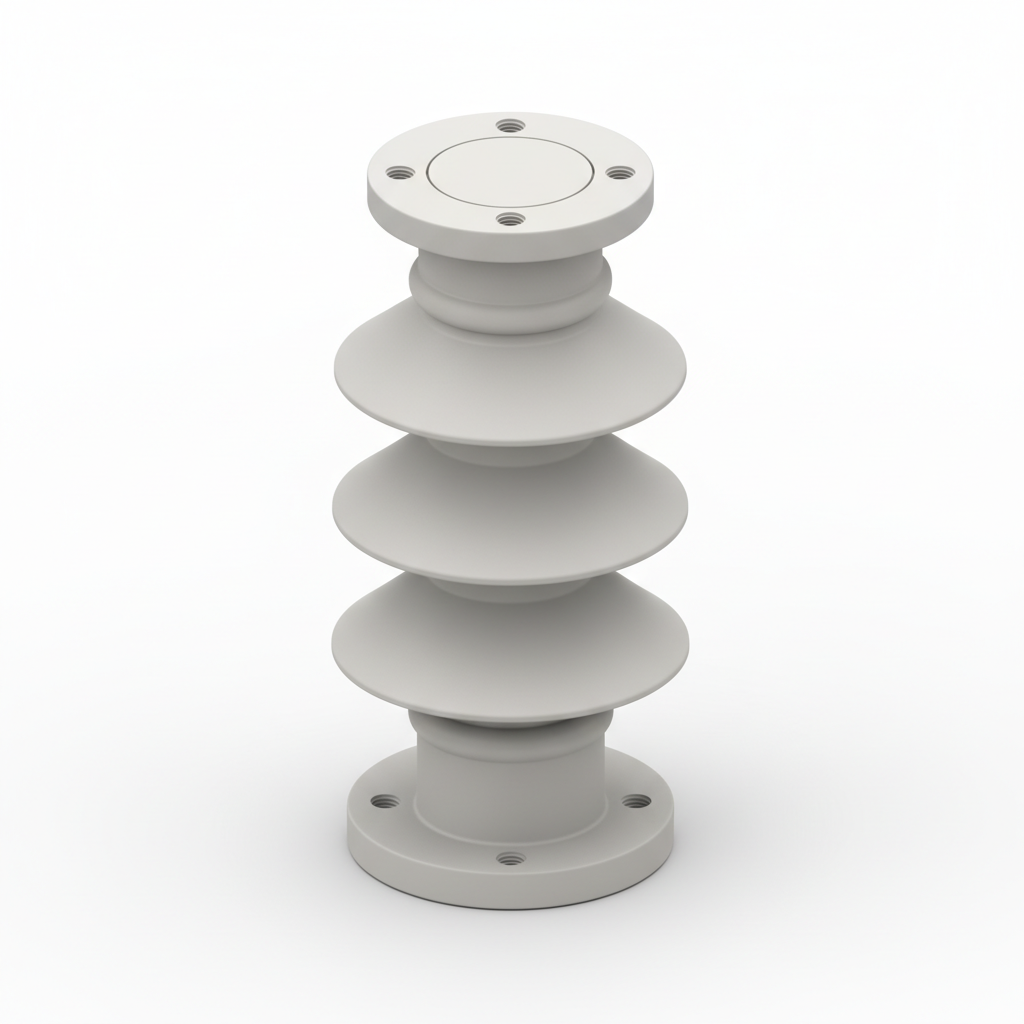

ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации

О товаре
Цена и заказ
ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации
ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации
ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации
ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации
ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации
ОСК-10-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации
Арт.:
Характеристики
 / шт
Экономия 0%
Укажите количество
−+
Сумма:
В корзину
Быстрый заказ
Под заказ
Узнать о поступлении
Запрос коммерческого предложения
Для получения коммерческого предложения, уточнения сроков изготовления и условий поставки вы можете направить запрос специалистам АО «АИЗ»
К списку товаров
Наши преимущества
Проектируем и производим продукцию по тех. заданию клиента
Выполняем заказы в сжатые сроки при согласованных условиях
Фиксируем цены и обеспечиваем приоритетное выполнение заказов
Работаем с отсрочкой оплаты на договорных условиях
Технические характеристики
Номининальное напряжение, кВ
110
Наибольшее рабочее напряжение, кВ
126
Испытательное напряжение полного грозового импульса,не менее, кВ
450
50%-ное разрядное напряжение промышленной частоты в загрязненном и
увлажненном состоянии, кВ
110
При удельной поверхностной проводимости слоя загрязнения, мкСм
10
Показать все
Скачать каталог продукции (PDF)
Модификации на 110 кВ
Наименование изолятора Рис. Строительная высота, мм Верхний фланец (рис.) D, мм D1, мм A, мм B, мм Нижний фланец (рис.) D, мм D1, мм A, мм B, мм
ОСК-10-110-А-2 УХЛ1 1 1050 A Ø127 M16 - - A Ø178 Ø18 - -
ОСК-10-110-А1-2 УХЛ1 1 1050 A Ø127 M12 - - A Ø178 Ø18 - -
ОСК-10-110-Б-2 УХЛ1 1 1050 C - M12 150 120 C - Ø18 204 160
ОСК-10-110-Б1-2 УХЛ1 1 1050 C - Ø10 150 120 C - Ø18 204 160
ОСК-10-110-Б1-4 УХЛ1 2 1050 C - Ø10 150 120 C - Ø18 204 160
ОСК-10-110-Б2-2 УХЛ1 1 1050 C - Ø18 150 120 C - Ø18 204 160
ОСК-10-110-Б2-4 УХЛ1 2 1050 C - Ø10 150 120 C - Ø18 204 160
ОСК-10-110-Б03-2 УХЛ1 1 1050 C - M12 150 120 C - Ø18 204 160
ОСК-10-110-В-2 УХЛ1 1 1100 C - Ø18 204 160 C - Ø18 204 160
ОСК-10-110-В1-2 УХЛ1 1 1050 C - Ø18 204 160 C - Ø18 204 160
ОСК-10-110-В1-4 УХЛ1 2 1050 C - Ø18 204 160 C - Ø18 204 160
ОСК-10-110-В2-2 УХЛ1 1 1100 C - Ø10 130 100 C - Ø18 204 160
ОСК-10-110-В3-2 УХЛ1 1 1100 C - Ø18 130 100 C - Ø18 204 160
ОСК-10-110-В4-2 УХЛ1 1 1050 C - Ø10 130 100 C - Ø12 204 160
ОСК-10-110-В5-2 УХЛ1 1 1100 A Ø127 M16 - - A Ø178 Ø18 - -
ОСК-10-110-В6-2 УХЛ1 1 1050 C - M18 204 160 C - Ø18 204 160
ОСК-10-110-В7-2 УХЛ1 1 1100 C - M12 130 100 C - M18 204 160
ОСК-10-110-В8-2 УХЛ1 1 1050 C - M12 130 100 C - M12 204 160
ОСК-10-110-Г-3 УХЛ1 1 1220 A Ø127 M16 - - A Ø200 Ø18 - -
ОСК-10-110-Г-4 УХЛ1 2 1220 A Ø127 M16 - - A Ø200 Ø18 - -
ОСК-10-110-Г1-2 УХЛ1 1 1220 A Ø127 M12 - - A Ø178 Ø18 - -
ОСК-10-110-Г1-4 УХЛ1 2 1220 A Ø127 M12 - - A Ø178 Ø18 - -
ОСК-10-110-Г2-2 УХЛ1 1 1220 B Ø127 M16 - - C - Ø18 200 160
ОСК-10-110-Г2-4 УХЛ1 2 1220 B Ø127 M16 - - C - Ø18 200 160
ОСК-10-110-Г3-3 УХЛ1 1 1220 C - Ø18 204 160 C - Ø18 204 160
ОСК-10-110-Г5-2 УХЛ1 1 1220 A Ø127 M16 - - A Ø178 Ø16 - -
ОСК-10-110-Г8-3 УХЛ1 1 1220 C - Ø16 130 90 A Ø200 Ø18 - -
ОСК-10-110-Д-2 УХЛ1 1 1050 C - M10 130 100 C - Ø18 204 160
ОСК-10-110-Д-4 УХЛ1 2 1050 C - M10 130 100 C - Ø18 204 160
ОСК-10-110-Д1-2 УХЛ1 1 1050 C - Ø12 130 100 C - Ø18 204 160
ОСК-10-110-Д1-4 УХЛ1 2 1050 C - Ø12 130 100 C - Ø18 204 160
ОСК-10-110-Д2-2 УХЛ1 1 1050 C - M12 130 100 C - Ø18 204 160
ОСК-10-110-Д2-4 УХЛ1 2 1050 C - M12 130 100 C - Ø18 204 160
ОСК-10-110-Д3-2 УХЛ1 1 1050 C - Ø18 130 100 C - Ø18 204 160
ОСК-10-110-Д7-3 УХЛ1 1 1200 A Ø140 M12 - - A Ø140 Ø16 - -
ОСК-10-110-Е-2 УХЛ1 1 1220 A Ø140 M16 - - A Ø225 Ø20 - -
ОСК-10-110-Е-4 УХЛ1 2 1220 A Ø140 M16 - - A Ø225 Ø20 - -
ОСК-10-110-Ж-2 УХЛ1 1 1350 A Ø140 M16 - - A Ø140 M16 - -
ОСК-10-110-Ж-4 УХЛ1 2 1350 A Ø140 M16 - - A Ø140 M16 - -
ОСК-10-110-Ж1-2 УХЛ1 1 1100 A Ø140 M16 - - A Ø140 M16 - -
ОСК-10-110-З-2 УХЛ1 1 1020 B Ø140 M16 - - A Ø140 M18 - -
ОСК-10-110-З-4 УХЛ1 2 1020 B Ø140 M16 - - A Ø140 M18 - -
ОСК-10-110-З2-2 УХЛ1 1 1020 A Ø127 M16 - - A Ø127 M16 - -
ОСК-10-110-З2-4 УХЛ1 1 1020 A Ø127 M16 - - A Ø127 M16 - -
ОСК-10-110-И-2 УХЛ1 1 1100 B Ø140 M16 - - C - Ø18 204 160
ОСК-10-110-И-4 УХЛ1 2 1100 B Ø140 M16 - - C - Ø18 204 160
ОСК-10-110-И1-3 УХЛ1 1 1100 C - M12 130 100 C - M18 204 160
ОСК-10-110-К-4 УХЛ1 2 1220 B Ø140 M16 - - A Ø178 Ø18 - -
ОСК-10-110-К1-4 УХЛ1 2 1220 A Ø127 M12 - - A Ø178 Ø18 - -
ОСК-10-110-Л-2 УХЛ1 1 1050 B Ø140 M10 - - C - Ø18 204 160
ОСК-10-110-М-2 УХЛ1 1 1020 A Ø178 Ø18 - - A Ø178 Ø18 - -
ОСК-10-110-Н-2 УХЛ1 1 1220 A Ø127 M16 - - A Ø225 Ø14 - -
ОСК-10-110-Н1-2 УХЛ1 1 1220 A Ø127 M16 - - A Ø254 Ø18 - -
ОСК-10-110-П1-2 УХЛ1 1 1220 B Ø140 M16 - - B Ø140 M16 - -
ОСК-10-110-C1-2 УХЛ1 1 1130 C - Ø18 220 130 C - Ø18 220 130

Объем приемосдаточных испытаний полимерных опорных изоляторов ОСК

  • Комплектность
  • Осмотр (внешний вид и маркировка)
  • Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
  • Качество и толщина антикоррозионного покрытия арматуры
  • Испытательная сила на изгиб (кручение) в течение
  • 1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
  • Испытательное переменное кратковременное напряжение в сухом состоянии
  • Разрушающая сила на изгиб, (кручение)
  • Определение уровня частичных разрядов
  • Стойкость к проникновению воды
  • Стойкость к проникновению красящей жидкости
  • Адгезия оболочки к изоляционному телу

Соответствуют ГОСТ Р 52082-03. Срок эксплуатации – 30 лет.
