Шинные опоры наружной установки типа ШОП-Е предназначены для двойного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Е входят в состав комплексного типового проекта жесткой ошиновки подстанций.

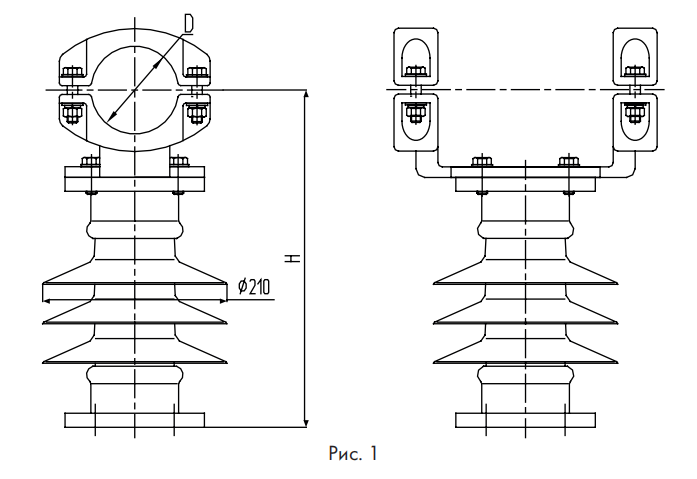

| Марка опоры | Диаметр трубы, мм | D, мм | Высота H, мм | Рисунок | Фланец (установочный) | Вес, кг (не более) |
|---|---|---|---|---|---|---|
| ШОП-Е для двойного крепления алюминиевой трубы на 10 кВ | ||||||
| ШОП-10-Е50-4 УХЛ1 | 50/45 | 50 | 360 | 1 | Ø127x4 отв. Ø13 | 13,0 |
| ШОП-10-Е60-4 УХЛ1 | 60/54 | 60 | 370 | 1 | Ø127x4 отв. Ø13 | 13,0 |
| ШОП-10-Е70-4 УХЛ1 | 70/64 | 70 | 370 | 1 | Ø127x4 отв. Ø13 | 13,1 |
| ШОП-10-Е80-4 УХЛ1 | 80/72 | 80 | 378 | 1 | Ø127x4 отв. Ø13 | 13,2 |
| ШОП-10-Е90-4 УХЛ1 | 90/80 | 90 | 394 | 1 | Ø127x4 отв. Ø13 | 13,4 |
| ШОП-10-Е100-4 УХЛ1 | 100/90 | 100 | 400 | 1 | Ø127x4 отв. Ø13 | 13,7 |
| ШОП-10-Е110-4 УХЛ1 | 110/100 | 110 | 400 | 1 | Ø127x4 отв. Ø13 | 15,5 |
| ШОП-10-Е120-4 УХЛ1 | 120/110 | 120 | 402 | 1 | Ø127x4 отв. Ø13 | 15,8 |
| ШОП-10-Е130-4 УХЛ1 | 130/116 | 130 | 415 | 1 | Ø127x4 отв. Ø13 | 15,9 |
| ШОП-10-Е140-4 УХЛ1 | 140/120 | 140 | 430 | 1 | Ø127x4 отв. Ø13 | 16,0 |
| ШОП-10-Е150-4 УХЛ1 | 150/136 | 150 | 430 | 1 | Ø127x4 отв. Ø13 | 16,3 |
| ШОП-10-Е170-4 УХЛ1 | 170/156 | 170 | 450 | 1 | Ø127x4 отв. Ø13 | 16,5 |
| ШОП-10-Е200-4 УХЛ1 | 200/180 | 200 | 470 | 1 | Ø127x4 отв. Ø13 | 16,7 |
| ШОП-10-Е250-4 УХЛ1 | 250/230 | 250 | 470 | 1 | Ø127x4 отв. Ø13 | 16,9 |
