Шинные опоры наружной установки типа ШОП-Е предназначены для двойного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Е входят в состав комплексного типового проекта жесткой ошиновки подстанций.

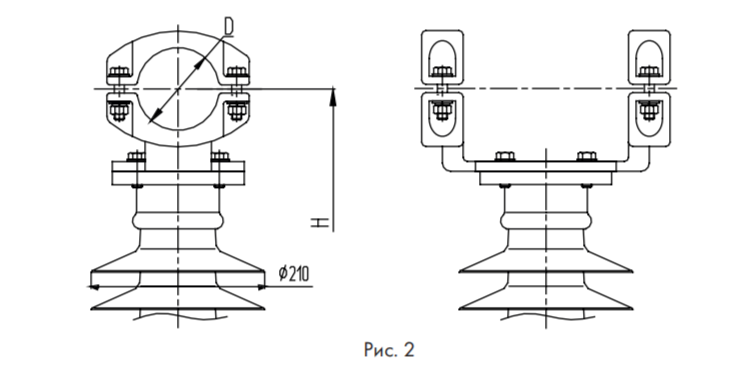

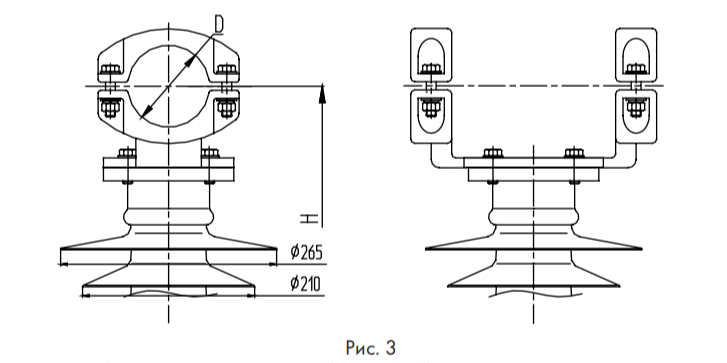

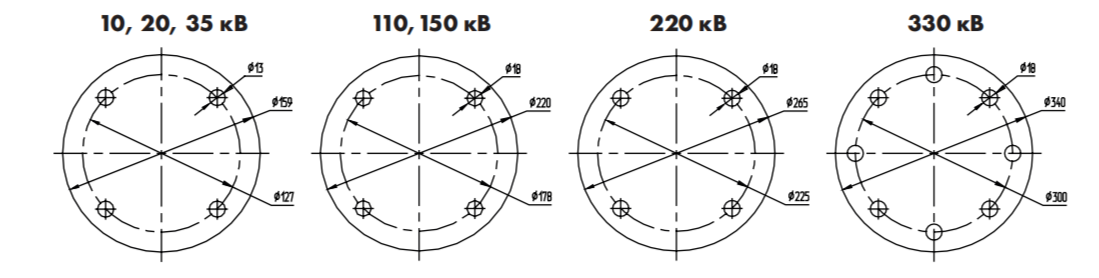

| Марка | Диаметр трубы | D | H, мм | Рисунок | Установочные размеры нижнего фланца | Вес, кг |
|---|---|---|---|---|---|---|
| ШОП-20-Е50-2(4) УХЛ1 | 50/45 | 50 | 430 | 1(3) | Ø127x4 отв. Ø13 | 14,0 |
| ШОП-20-Е60-2(4) УХЛ1 | 60/54 | 60 | 440 | 1(3) | Ø127x4 отв. Ø13 | 14,0 |
| ШОП-20-Е70-2(4) УХЛ1 | 70/64 | 70 | 440 | 1(3) | Ø127x4 отв. Ø13 | 14,1 |
| ШОП-20-Е80-2(4) УХЛ1 | 80/72 | 80 | 448 | 1(3) | Ø127x4 отв. Ø13 | 14,2 |
| ШОП-20-Е90-2(4) УХЛ1 | 90/80 | 90 | 464 | 1(3) | Ø127x4 отв. Ø13 | 14,4 |
| ШОП-20-Е100-2(4) УХЛ1 | 100/90 | 100 | 470 | 1(3) | Ø127x4 отв. Ø13 | 14,7 |
| ШОП-20-Е110-2(4) УХЛ1 | 110/100 | 110 | 470 | 1(3) | Ø127x4 отв. Ø13 | 16,5 |
| ШОП-20-Е120-2(4) УХЛ1 | 120/110 | 120 | 472 | 1(3) | Ø127x4 отв. Ø13 | 16,8 |
| ШОП-20-Е130-2(4) УХЛ1 | 130/116 | 130 | 485 | 1(3) | Ø127x4 отв. Ø13 | 16,9 |
| ШОП-20-Е140-2(4) УХЛ1 | 140/120 | 140 | 500 | 1(3) | Ø127x4 отв. Ø13 | 17,0 |
| ШОП-20-Е150-2(4) УХЛ1 | 150/136 | 150 | 500 | 1(3) | Ø127x4 отв. Ø13 | 17,3 |
| ШОП-20-Е170-2(4) УХЛ1 | 170/156 | 170 | 520 | 1(3) | Ø127x4 отв. Ø13 | 17,5 |
| ШОП-20-Е200-2(4) УХЛ1 | 200/180 | 200 | 540 | 1(3) | Ø127x4 отв. Ø13 | 17,7 |
| ШОП-20-Е250-2(4) УХЛ1 | 250/230 | 250 | 540 | 1(3) | Ø127x4 отв. Ø13 | 17,9 |
