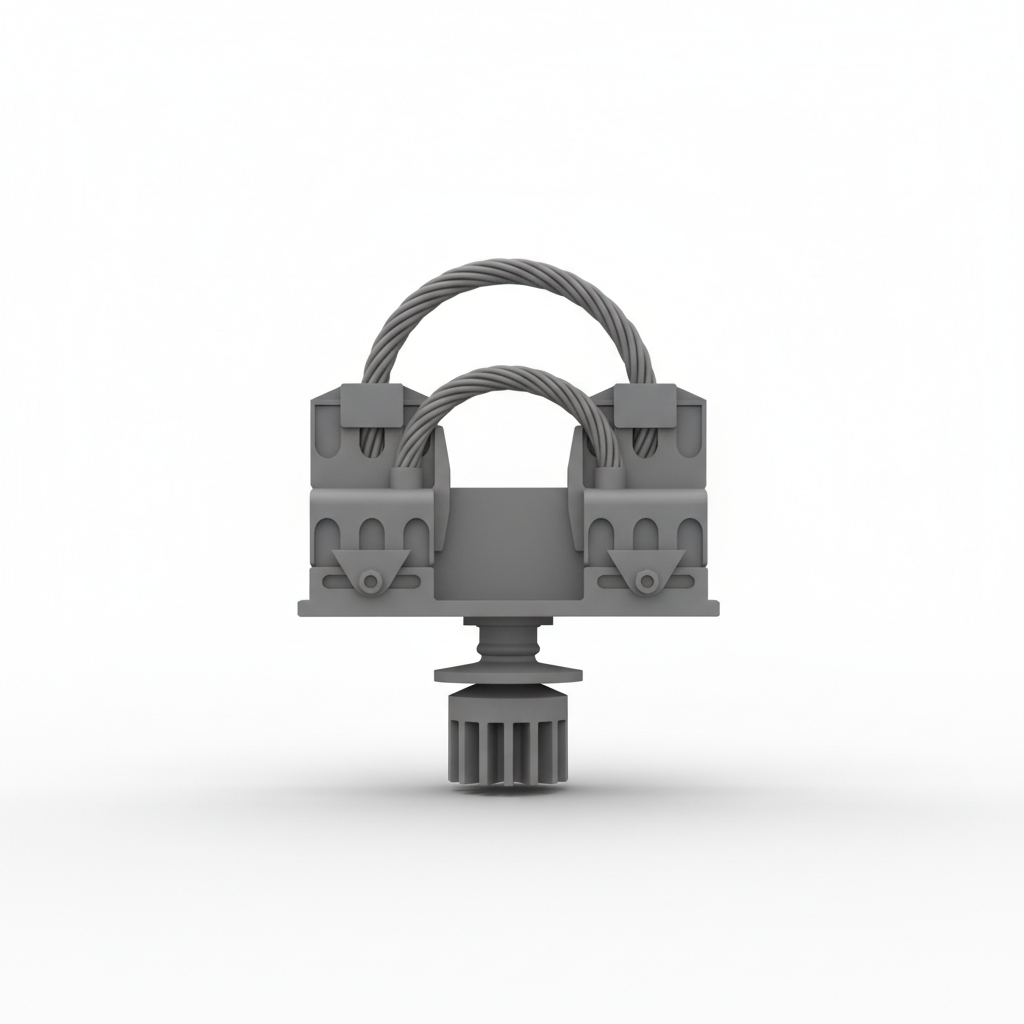

Шинные опоры наружной установки типа ШОП-И предназначены для осуществления гибкой связи и поддержания алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-И входят в состав комплексного типового проекта жесткой ошиновки подстанций.

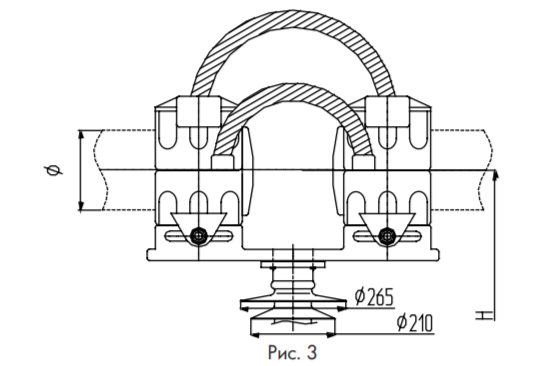

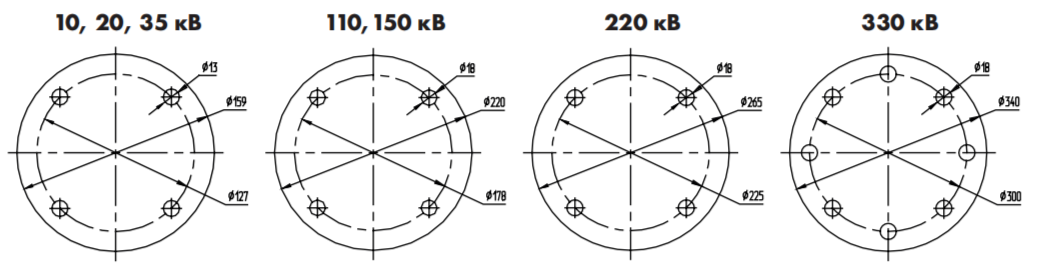

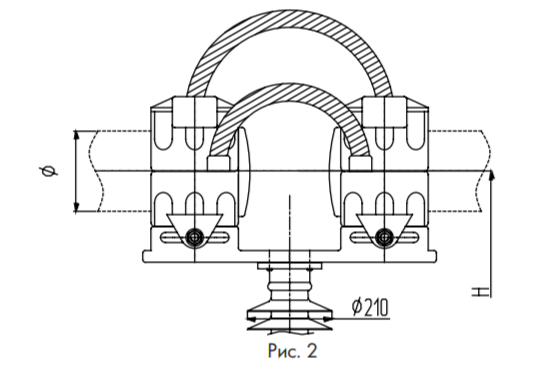

| Марка | Диаметр трубы жесткой ошиновки | Диаметр, D | Строительная высота, H, мм | Рисунок | Размеры нижнего установочного фланца | Вес, кг, не более |
|---|---|---|---|---|---|---|
| ШОП-20-И50-2(4) УХЛ1 | 50/45 | 50 | 440 | 1(3) | Ø127×4 отв. Ø13 | 14,5 |
| ШОП-20-И60-2(4) УХЛ1 | 60/54 | 60 | 450 | 1(3) | Ø127×4 отв. Ø13 | 14,0 |
| ШОП-20-И70-2(4) УХЛ1 | 70/64 | 70 | 475 | 1(3) | Ø127×4 отв. Ø13 | 14,5 |
| ШОП-20-И80-2(4) УХЛ1 | 80/72 | 80 | 480 | 1(3) | Ø127×4 отв. Ø13 | 15,0 |
| ШОП-20-И90-2(4) УХЛ1 | 90/80 | 90 | 480 | 1(3) | Ø127×4 отв. Ø13 | 15,4 |
| ШОП-20-И100-2(4) УХЛ1 | 100/90 | 100 | 485 | 1(3) | Ø127×4 отв. Ø13 | 16,0 |
| ШОП-20-И110-2(4) УХЛ1 | 110/100 | 110 | 495 | 1(3) | Ø127×4 отв. Ø13 | 16,5 |
| ШОП-20-И120-2(4) УХЛ1 | 120/110 | 120 | 495 | 1(3) | Ø127×4 отв. Ø13 | 16,5 |
| ШОП-20-И130-2(4) УХЛ1 | 130/116 | 130 | 505 | 1(3) | Ø127×4 отв. Ø13 | 17,0 |
| ШОП-20-И140-2(4) УХЛ1 | 140/120 | 140 | 510 | 1(3) | Ø127×4 отв. Ø13 | 17,5 |
| ШОП-20-И150-2(4) УХЛ1 | 150/136 | 150 | 510 | 1(3) | Ø127×4 отв. Ø13 | 17,7 |
| ШОП-20-И170-2(4) УХЛ1 | 170/156 | 170 | 530 | 1(3) | Ø127×4 отв. Ø13 | 19,5 |
| ШОП-20-И200-2(4) УХЛ1 | 200/180 | 200 | 540 | 1(3) | Ø127×4 отв. Ø13 | 21,2 |
| ШОП-20-И250-2(4) УХЛ1 | 250/230 | 250 | 565 | 1(3) | Ø127×4 отв. Ø13 | 22,9 |
