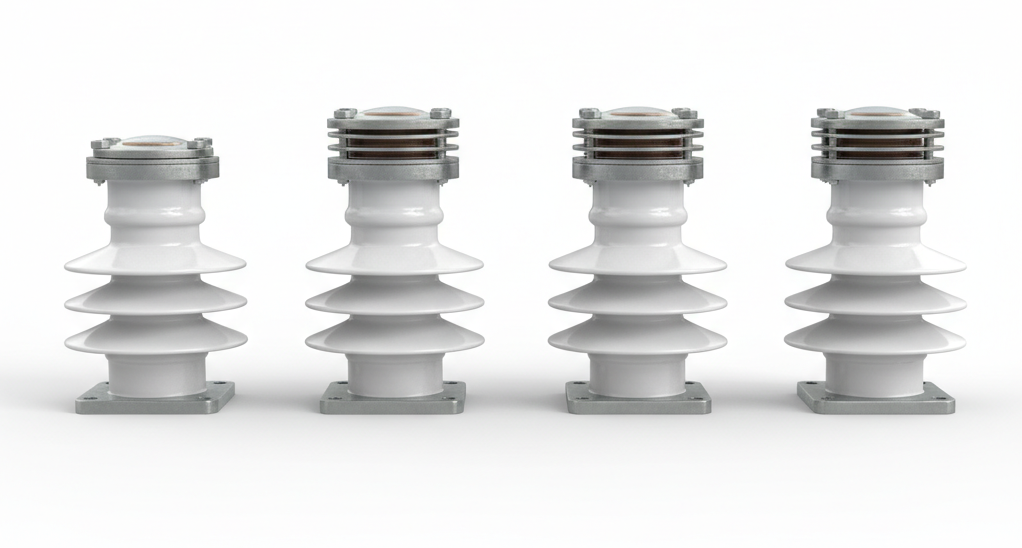

Шинные опоры наружной установки типа ШОП-Л предназначены для крепления плоских шин жесткой ошиновки в горизонтальном положении напряжением 10, 20, 35 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Л входят в состав комплексного проекта жесткой ошиновки подстанций.

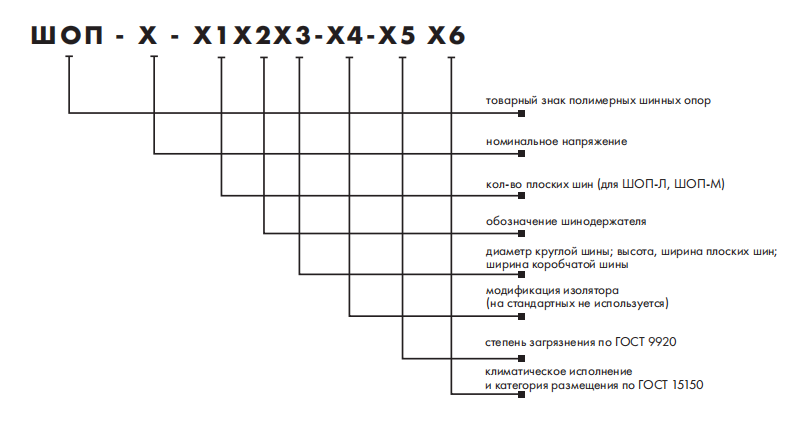

| Марка полимерной шинной опоры для жесткой ошиновки |
Количество / ширина плоских шин, мм |

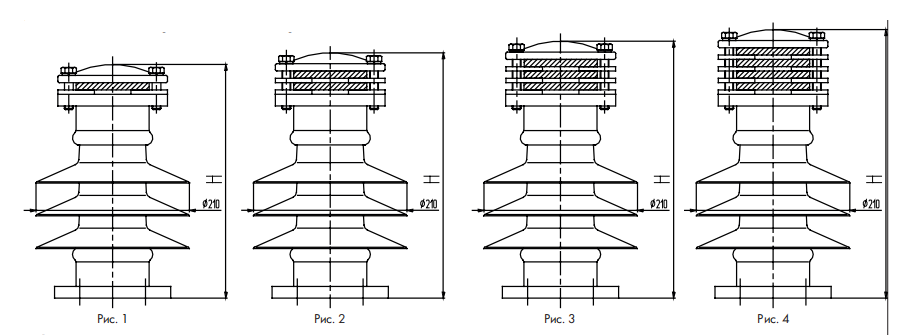

Строительная высота H, мм (шина 10 мм) | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-10-1Л63-4 УХЛ1 | 1/63 | 321 | 1 | Ø127×4 отв. Ø13 | 6,2 |
| ШОП-10-1Л80-4 УХЛ1 | 1/80 | 321 | 1 | Ø127×4 отв. Ø13 | 6,2 |
| ШОП-10-1Л100-4 УХЛ1 | 1/100 | 321 | 1 | Ø127×4 отв. Ø13 | 6,3 |
| ШОП-10-1Л125-4 УХЛ1 | 1/125 | 331 | 1 | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-10-2Л63-4 УХЛ1 | 2/63 | 337 | 2 | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-10-2Л80-4 УХЛ1 | 2/80 | 337 | 2 | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-10-2Л100-4 УХЛ1 | 2/100 | 337 | 2 | Ø127×4 отв. Ø13 | 6,6 |
| ШОП-10-2Л125-4 УХЛ1 | 2/125 | 347 | 2 | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-10-3Л63-4 УХЛ1 | 3/63 | 353 | 3 | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-10-3Л80-4 УХЛ1 | 3/80 | 353 | 3 | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-10-3Л100-4 УХЛ1 | 3/100 | 353 | 3 | Ø127×4 отв. Ø13 | 6,8 |
| ШОП-10-3Л125-4 УХЛ1 | 3/125 | 363 | 3 | Ø127×4 отв. Ø13 | 6,8 |
| ШОП-10-4Л63-4 УХЛ1 | 4/63 | 369 | 4 | Ø127×4 отв. Ø13 | 6,9 |
| ШОП-10-4Л80-4 УХЛ1 | 4/80 | 369 | 4 | Ø127×4 отв. Ø13 | 6,9 |
| ШОП-10-4Л100-4 УХЛ1 | 4/100 | 369 | 4 | Ø127×4 отв. Ø13 | 7,0 |
| ШОП-10-4Л125-4 УХЛ1 | 4/125 | 385 | 4 | Ø127×4 отв. Ø13 | 7,0 |
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
