Шинные опоры наружной установки типа ШОП-Л предназначены для крепления плоских шин жесткой ошиновки в горизонтальном положении напряжением 10, 20, 35 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Л входят в состав комплексного проекта жесткой ошиновки подстанций.
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Количество / ширина плоских шин, мм |

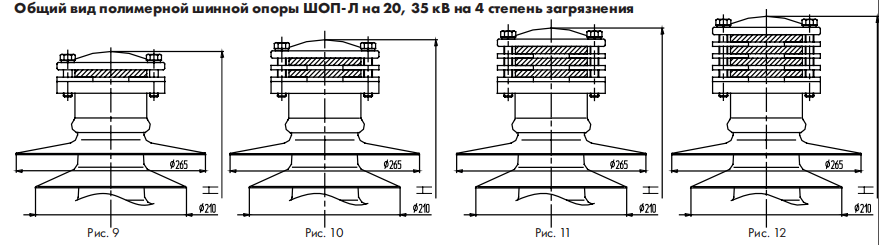

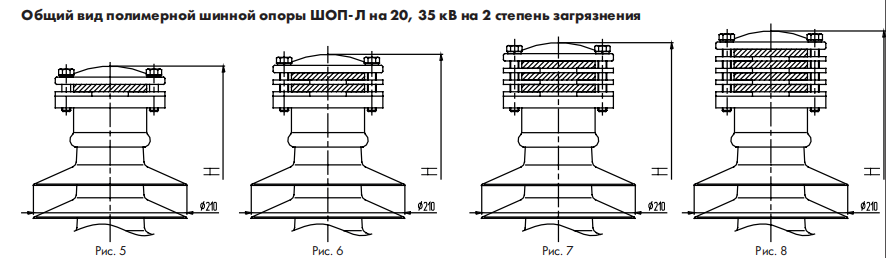

Строительная высота H, мм (шина 10 мм) | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-20-1Л63-2(4) УХЛ1 | 1/63 | 391 | 5(9) | Ø127×4 отв. Ø13 | 6,2 |
| ШОП-20-1Л80-2(4) УХЛ1 | 1/80 | 391 | 5(9) | Ø127×4 отв. Ø13 | 6,2 |
| ШОП-20-1Л100-2(4) УХЛ1 | 1/100 | 391 | 5(9) | Ø127×4 отв. Ø13 | 6,3 |
| ШОП-20-1Л125-2(4) УХЛ1 | 1/125 | 401 | 5(9) | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-20-2Л63-2(4) УХЛ1 | 2/63 | 407 | 6(10) | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-20-2Л80-2(4) УХЛ1 | 2/80 | 407 | 6(10) | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-20-2Л100-2(4) УХЛ1 | 2/100 | 407 | 6(10) | Ø127×4 отв. Ø13 | 6,6 |
| ШОП-20-2Л125-2(4) УХЛ1 | 2/125 | 417 | 6(10) | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-20-3Л63-2(4) УХЛ1 | 3/63 | 423 | 7(11) | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-20-3Л80-2(4) УХЛ1 | 3/80 | 423 | 7(11) | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-20-3Л100-2(4) УХЛ1 | 3/100 | 423 | 7(11) | Ø127×4 отв. Ø13 | 6,8 |
| ШОП-20-3Л125-2(4) УХЛ1 | 3/125 | 433 | 7(11) | Ø127×4 отв. Ø13 | 6,8 |
| ШОП-20-4Л63-2(4) УХЛ1 | 4/63 | 439 | 8(12) | Ø127×4 отв. Ø13 | 6,9 |
| ШОП-20-4Л80-2(4) УХЛ1 | 4/80 | 439 | 8(12) | Ø127×4 отв. Ø13 | 6,9 |
| ШОП-20-4Л100-2(4) УХЛ1 | 4/100 | 439 | 8(12) | Ø127×4 отв. Ø13 | 7,0 |
| ШОП-20-4Л125-2(4) УХЛ1 | 4/125 | 455 | 8(12) | Ø127×4 отв. Ø13 | 7,0 |
