Шинные опоры наружной установки типа ШОП-М предназначены для поддержания плоских вертикальных шин жесткой ошиновки напряжением 10, 20, 35 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-М входят в состав комплексного проекта жесткой ошиновки подстанций.
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Количество / ширина плоских шин, мм |

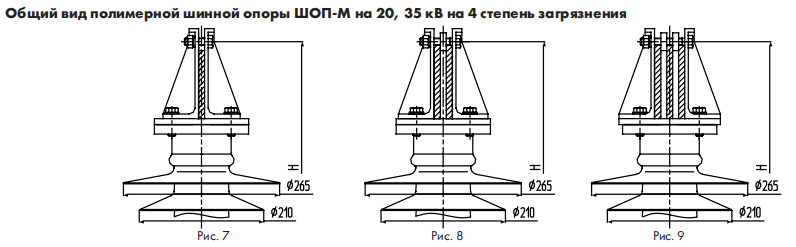

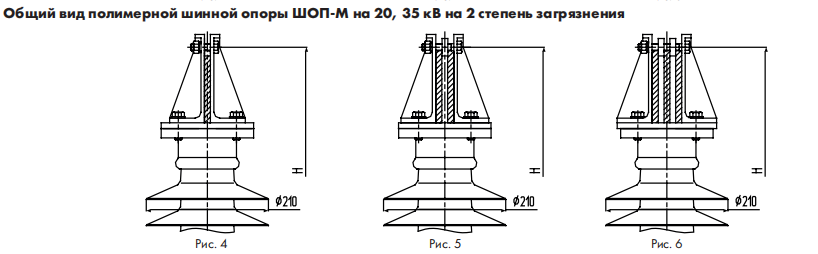

Строительная высота H, мм (шина 10 мм) | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-10-1М63-4 УХЛ1 | 1/63 | 351 | 1 | Ø127×4 отв. Ø13 | 6,2 |
| ШОП-10-1М80-4 УХЛ1 | 1/80 | 367 | 1 | Ø127×4 отв. Ø13 | 6,2 |
| ШОП-10-1М100-4 УХЛ1 | 1/100 | 387 | 1 | Ø127×4 отв. Ø13 | 6,3 |
| ШОП-10-1М125-4 УХЛ1 | 1/125 | 415 | 1 | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-10-2М63-4 УХЛ1 | 2/63 | 351 | 2 | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-10-2М80-4 УХЛ1 | 2/80 | 367 | 2 | Ø127×4 отв. Ø13 | 6,5 |
| ШОП-10-2М100-4 УХЛ1 | 2/100 | 387 | 2 | Ø127×4 отв. Ø13 | 6,6 |
| ШОП-10-2М125-4 УХЛ1 | 2/125 | 415 | 2 | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-10-3М63-4 УХЛ1 | 3/63 | 351 | 3 | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-10-3М80-4 УХЛ1 | 3/80 | 367 | 3 | Ø127×4 отв. Ø13 | 6,7 |
| ШОП-10-3М100-4 УХЛ1 | 3/100 | 387 | 3 | Ø127×4 отв. Ø13 | 6,8 |
| ШОП-10-3М125-4 УХЛ1 | 3/125 | 415 | 3 | Ø127×4 отв. Ø13 | 6,8 |
