Шинные опоры наружной установки типа ШОП-П предназначены для крепления коробчатых шинжесткой ошиновки напряжением 10, 20, 35 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-П входят в состав комплексного проекта жесткой ошиновки подстанций.
Марка полимерной шинной опоры
для жесткой ошиновки
|
Количество / ширина
плоских шин, мм
|
Строительная высота
H, мм
(шина 10 мм)
|

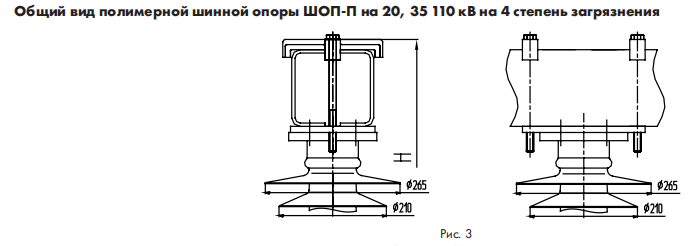

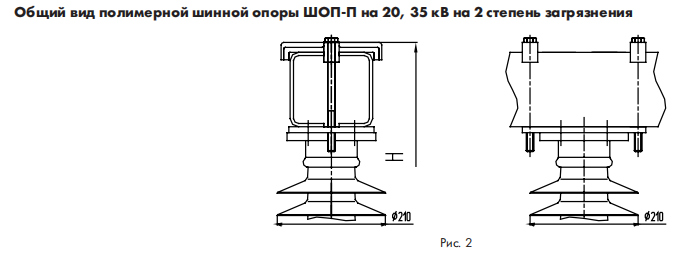

Рисунок
|
Установочные размеры
нижнего фланца
|
Вес, кг
не более
|
|---|
|
ШОП-35-П100-2(4) УХЛ1
|
100
|
532(572)
|
2(3)
|
Ø127×4 отв. Ø13
|
12,60
|
|
ШОП-35-П125-2(4) УХЛ1
|
125
|
557(597)
|
2(3)
|
Ø127×4 отв. Ø13
|
12,70
|
|
ШОП-35-П150-2(4) УХЛ1
|
150
|
582(622)
|
2(3)
|
Ø127×4 отв. Ø13
|
12,80
|
|
ШОП-35-П175-2(4) УХЛ1
|
175
|
607(647)
|
2(3)
|
Ø127×4 отв. Ø13
|
12,95
|
|
ШОП-35-П200-2(4) УХЛ1
|
200
|
632(672)
|
2(3)
|
Ø127×4 отв. Ø13
|
13,10
|
|
ШОП-35-П225-2(4) УХЛ1
|
225
|
657(697)
|
2(3)
|
Ø127×4 отв. Ø13
|
13,30
|
|
ШОП-35-П250-2(4) УХЛ1
|
250
|
682(722)
|
2(3)
|
Ø127×4 отв. Ø13
|
13,50
|
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
