Шинные опоры наружной установки типа ШОП-С предназначены для установки и поддержания двух алюминиевых труб жесткой ошиновки напряжением 10кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-С входят в состав комплексного типового проекта жесткой ошиновки подстанций. При необходимости установки труб разного диаметра необходимо заполнить опросный лист и оформить специальный заказ.

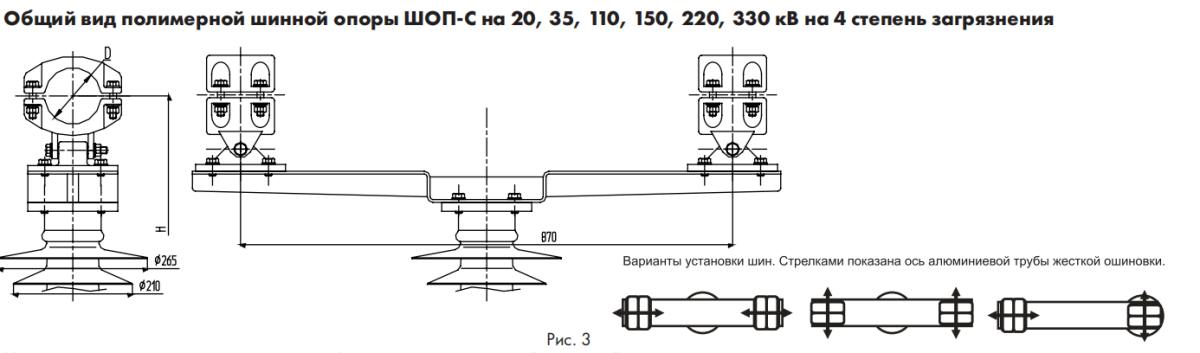

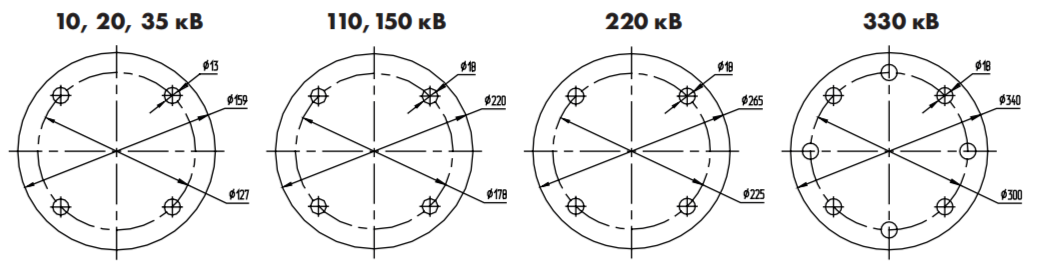

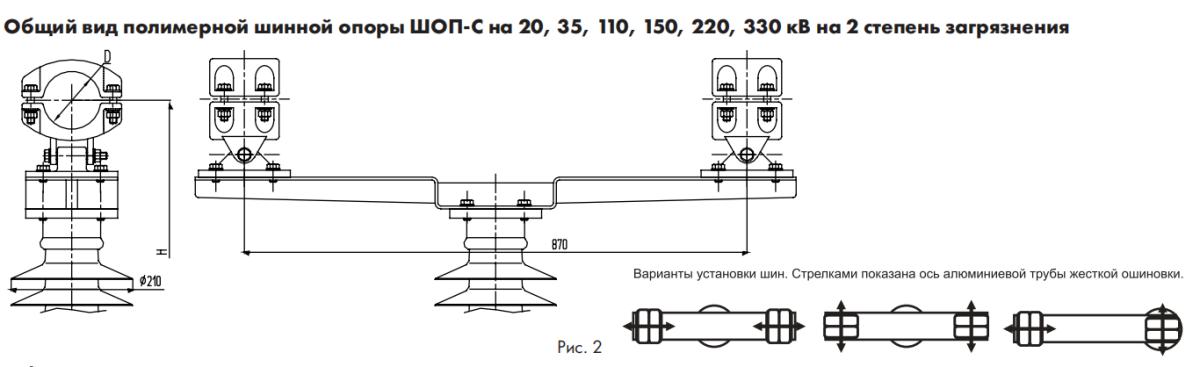

| Марка опоры | Диаметр трубы, мм | D | H, мм | Рисунок | Фланец | Вес, кг |
|---|---|---|---|---|---|---|
| ШОП-220-С50-2(4) УХЛ1 | 50/45 | 50 | 2280 | 2(3) | Ø265x4 отв. Ø18 | 93,5 |
| ШОП-220-С60-2(4) УХЛ1 | 60/54 | 60 | 2290 | 2(3) | Ø265x4 отв. Ø18 | 94,6 |
| ШОП-220-С70-2(4) УХЛ1 | 70/64 | 70 | 2315 | 2(3) | Ø265x4 отв. Ø18 | 95,0 |
| ШОП-220-С80-2(4) УХЛ1 | 80/72 | 80 | 2320 | 2(3) | Ø265x4 отв. Ø18 | 96,0 |
| ШОП-220-С90-2(4) УХЛ1 | 90/80 | 90 | 2320 | 2(3) | Ø265x4 отв. Ø18 | 97,2 |
| ШОП-220-С100-2(4) УХЛ1 | 100/90 | 100 | 2325 | 2(3) | Ø265x4 отв. Ø18 | 98,0 |
| ШОП-220-С110-2(4) УХЛ1 | 110/100 | 110 | 2335 | 2(3) | Ø265x4 отв. Ø18 | 98,2 |
| ШОП-220-С120-2(4) УХЛ1 | 120/110 | 120 | 2345 | 2(3) | Ø265x4 отв. Ø18 | 100,0 |
| ШОП-220-С130-2(4) УХЛ1 | 130/116 | 130 | 2345 | 2(3) | Ø265x4 отв. Ø18 | 103,0 |
| ШОП-220-С140-2(4) УХЛ1 | 140/120 | 140 | 2350 | 2(3) | Ø265x4 отв. Ø18 | 104,0 |
| ШОП-220-С150-2(4) УХЛ1 | 150/136 | 150 | 2350 | 2(3) | Ø265x4 отв. Ø18 | 105,0 |
| ШОП-220-С170-2(4) УХЛ1 | 170/156 | 170 | 2370 | 2(3) | Ø265x4 отв. Ø18 | 108,0 |
| ШОП-220-С200-2(4) УХЛ1 | 200/180 | 200 | 2400 | 2(3) | Ø265x4 отв. Ø18 | 174,0 |
| ШОП-220-С250-2(4) УХЛ1 | 250/230 | 250 | 2440 | 2(3) | Ø265x4 отв. Ø18 | 182,0 |
