Шинные опоры наружной установки типа ШОП-Ш предназначены для шарнирного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Ш входят в состав комплексного проекта жесткой ошиновки подстанций. Завод имеет возможность поставки полимерных шинных опор со встроенной системой диагностики высоковольтной изоляции.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Размер шины, мм |
Ширина, мм |

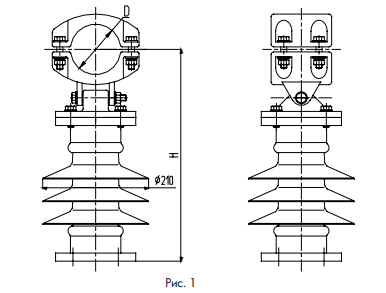

Строительная высота H, мм | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|---|
| ШОП-10-Ш50-4 УХЛ1 | 50/45 | 50 | 370 | 1 | Ø127×4 отв. Ø13 | 15,0 |
| ШОП-10-Ш60-4 УХЛ1 | 60/54 | 60 | 380 | 1 | Ø127×4 отв. Ø13 | 15,0 |
| ШОП-10-Ш70-4 УХЛ1 | 70/64 | 70 | 405 | 1 | Ø127×4 отв. Ø13 | 15,5 |
| ШОП-10-Ш80-4 УХЛ1 | 80/72 | 80 | 410 | 1 | Ø127×4 отв. Ø13 | 16,0 |
| ШОП-10-Ш90-4 УХЛ1 | 90/80 | 90 | 410 | 1 | Ø127×4 отв. Ø13 | 16,4 |
| ШОП-10-Ш100-4 УХЛ1 | 100/90 | 100 | 415 | 1 | Ø127×4 отв. Ø13 | 17,0 |
| ШОП-10-Ш110-4 УХЛ1 | 110/100 | 110 | 425 | 1 | Ø127×4 отв. Ø13 | 17,5 |
| ШОП-10-Ш120-4 УХЛ1 | 120/110 | 120 | 430 | 1 | Ø127×4 отв. Ø13 | 17,5 |
| ШОП-10-Ш130-4 УХЛ1 | 130/116 | 130 | 435 | 1 | Ø127×4 отв. Ø13 | 18,0 |
| ШОП-10-Ш140-4 УХЛ1 | 140/120 | 140 | 435 | 1 | Ø127×4 отв. Ø13 | 18,5 |
| ШОП-10-Ш150-4 УХЛ1 | 150/136 | 150 | 440 | 1 | Ø127×4 отв. Ø13 | 18,7 |
| ШОП-10-Ш170-4 УХЛ1 | 170/156 | 170 | 460 | 1 | Ø127×4 отв. Ø13 | 20,5 |
| ШОП-10-Ш200-4 УХЛ1 | 200/180 | 200 | 490 | 1 | Ø127×4 отв. Ø13 | 22,2 |
| ШОП-10-Ш250-4 УХЛ1 | 250/230 | 250 | 528 | 1 | Ø127×4 отв. Ø13 | 23,9 |
