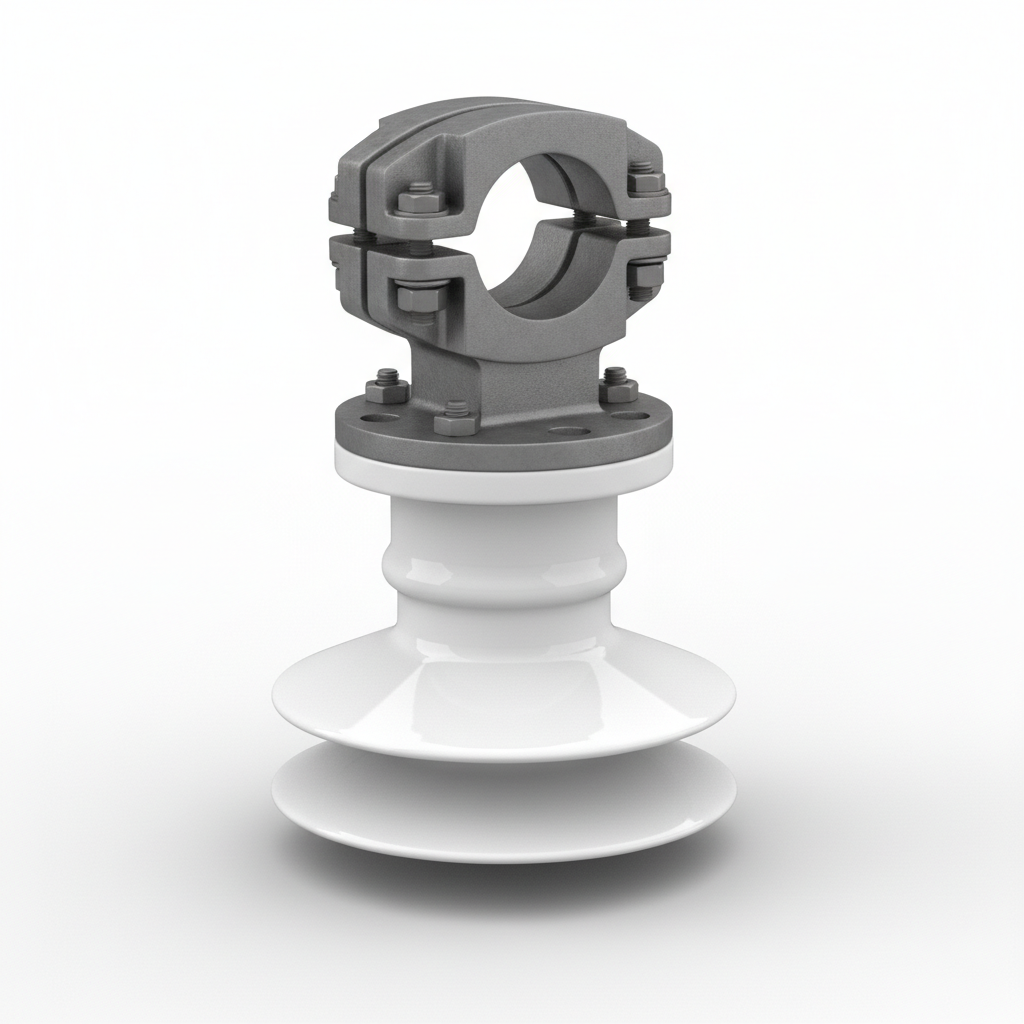

Шинные опоры наружной установки типа ШОП-Ж предназначены для поддержания алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220,330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Ж входят в состав комплексного проекта жесткой ошиновки подстанций. Завод имеет возможность поставки полимерных шинных опор со встроенной системой диагностики высоковольтной изоляции.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Количество / ширина плоских шин, мм |

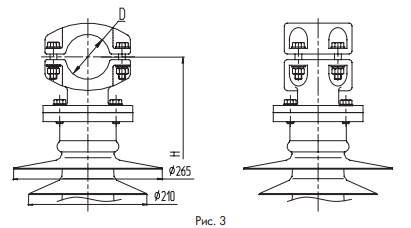

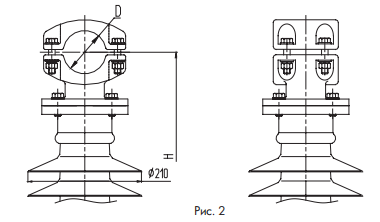

Строительная высота H, мм | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-110-Ж30-2(4) УХЛ1 | 30/25 | 1179 | 2(3) | Ø178×4 отв. Ø18 | 26,1 |
| ШОП-110-Ж40-2(4) УХЛ1 | 40/35 | 1179 | 2(3) | Ø178×4 отв. Ø18 | 26,2 |
| ШОП-110-Ж50-2(4) УХЛ1 | 50/45 | 1180 | 2(3) | Ø178×4 отв. Ø18 | 26,5 |
| ШОП-110-Ж70-2(4) УХЛ1 | 70/64 | 1190 | 2(3) | Ø178×4 отв. Ø18 | 26,8 |
| ШОП-110-Ж80-2(4) УХЛ1 | 80/72 | 1198 | 2(3) | Ø178×4 отв. Ø18 | 28,0 |
| ШОП-110-Ж90-2(4) УХЛ1 | 90/80 | 1202 | 2(3) | Ø178×4 отв. Ø18 | 28,3 |
| ШОП-110-Ж100-2(4) УХЛ1 | 100/90 | 1214 | 2(3) | Ø178×4 отв. Ø18 | 28,5 |
| ШОП-110-Ж110-2(4) УХЛ1 | 110/100 | 1214 | 2(3) | Ø178×4 отв. Ø18 | 28,7 |
| ШОП-110-Ж120-2(4) УХЛ1 | 120/110 | 1222 | 2(3) | Ø178×4 отв. Ø18 | 29,3 |
| ШОП-110-Ж130-2(4) УХЛ1 | 130/116 | 1235 | 2(3) | Ø178×4 отв. Ø18 | 31,3 |
| ШОП-110-Ж140-2(4) УХЛ1 | 140/120 | 1240 | 2(3) | Ø178×4 отв. Ø18 | 31,3 |
| ШОП-110-Ж150-2(4) УХЛ1 | 150/136 | 1250 | 2(3) | Ø178×4 отв. Ø18 | 32,4 |
| ШОП-110-Ж170-2(4) УХЛ1 | 170/156 | 1270 | 2(3) | Ø178×4 отв. Ø18 | 33,5 |
| ШОП-110-Ж200-2(4) УХЛ1 | 200/180 | 1290 | 2(3) | Ø178×4 отв. Ø18 | 37,5 |
| ШОП-110-Ж250-2(4) УХЛ1 | 250/230 | 1315 | 2(3) | Ø178×4 отв. Ø18 | 43,5 |
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
